安全氣囊 ECU 支架慣性測量
Shanghai Automotive Industrial Corp. (SAIC Motor), China
By Patrick Fu, Application Manager, Dewesoft China
汽車安全氣囊對救生很重要。這種安全氣囊由撞擊傳感器觸發，用于在撞擊時檢測加速度信號。沖擊傳感器通過電子控制單元(ECU)單元監測和控制安全氣囊的爆炸。
為了正常工作，車體在安裝位置必須有足夠的剛度-頻率響應必須限制在臨界范圍內。在上汽汽車公司，利用 Dewesoft x 軟件和 DAQ 設備對加速度和頻率響應(慣性)進行了在線測量和分析。

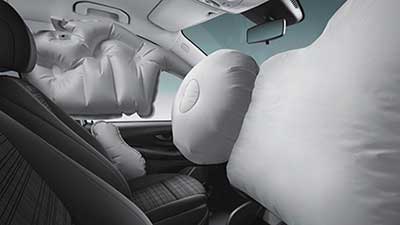

典型的汽車安全氣囊
引言
為了避免故障爆炸，避免不必要的危險和費用，規劃了這個慣性測量。基于 CAE 仿真的測試方法不能代替真實的狀態測試，真實測試結果通常符合大陸航空公司設定的標準。確定共振的內在原因后，可以指導結構的進一步改進，提高車體和底盤的剛度。
安全是現代汽車發展的重中之重，安全氣囊在保護駕駛員方面發揮著關鍵作用。安全氣囊控制器 ECU 一旦發現嚴重碰撞超過安全帶的約束能力，就迅速啟動安全氣囊保護乘客。
相反，安全氣囊還會嚴重傷害乘客，以防在輕微的意外碰撞下爆炸。因此，汽車制造商必須確保 ECU 安裝支架和車體具有足夠的剛度來抵抗一定程度的沖擊。
這個成功的案例來自上海汽車工業(集團)總公司，它是中國最大的汽車制造商。上汽集團的業務包括客車和商用車的研發、生產和銷售，同時還從事汽車零部件的研發、生產和銷售。上海汽車的其他子公司包括:
■ 上海汽車集團客車分公司,
■ 上汽萬事通,
■ 上汽大眾,
■ 通用汽車,
■ 上海船舶注冊管理公司-依維柯等
在這個案例里面，我們與上汽集團負責共振測試(慣性) 的安全工程與虛擬技術部合作，按照大陸共振測試方法和判斷原則進行測試分析。在屢獲殊榮的 Dewesoft DAQ 解決方案下，客戶的共振測試實驗?zāi)軌蝽樌瓿伞?/p>
Dewesoft 的核心理念是用一個軟件完成所有的應用！Dewesoft x 數據采集軟件就是這種理念的體現。我們已經為汽車、動力分析、 NVH、航空航天、工業、土木工程應用，以及一般的測量測試實現了非常多的功能。從數據記錄，分析，報告，以及測試過程都通過一個軟件的方案來解決。
這個案例，基于Dewesoft 的USB總線的Sirius數據采集系統，提供一個直觀的交鑰匙 FFT 方案。
發出及申請
安全氣囊沖擊傳感器的作用是檢測沖擊過程中的加速度信號，利用 SDM 判斷和控制安全氣囊的爆炸。為了避免安全氣囊誤差爆炸，避免不必要的損失，必須將傳感器固定點慣性控制在要求的范圍內。
工業/應用
共振試驗定義為慣性。慣性值代表 ECU/G-SAT 安裝位置的局部剛度，這對加速度信號質量很重要。
慣性通?？梢岳斫鉃樾盘?hào)輸出與輸入的比值(放大系數或阻尼系數)。慣性的計算如下:
■ 其中 Ax，Ay，Az 代表 x，y，z 方向的加速度，f 代表錘子的力。慣性單位為 g/N
■ 共振測試和判斷原理最初由大陸航空公司發布。通常來講，落入黃色和綠色區域的慣性是可以接受的
圖1。共振測試和判斷原理(大陸版權2016年 AG)。
隨著算法的發展進步，以下條件也是可以接受的:
■ 如果慣性降低到600Hz 以上的紅區，可以接受
■ 如果慣性在400ー600Hz 之間的紅區，且慣性小于2，也是可以接受的。如果條件允許，也可以調整修改。
相對而言，模擬共振試驗(CAE)一直是一種經濟有效的初步驗證方法，在試驗前也需要進行 CAE 分析。
輸入信號帶寬為0-2000Hz 正弦波，振幅為2g，帶寬階躍為10Hz。輸出為 ECU 單方向上接收的正弦波，采集 x、 y、 z 三個方向的信號輸出。非注入方向信號的強度應小于注入信號強度的20% 。所需方向信號的強度應與注入信號相似(80%-120%)。
例如，ECU 在 z 方向注入2g 信號，x 方向和 y 方向的信號強度應小于0.4 g (2g * 20%)。但 z 方向的信號強度應為1.6-2.4 g。
可以肯定的是，CAE 結果不能代替真實條件下的共振試驗。僅供參考，有時結果可能與共振試驗結果不同。因?yàn)?CAE 模型是一個理想的模型，實際情況可能比它更糟或更困難。通常 CAE 結果可以接受，但共振試驗不可接受，或 CAE 結果不可接受，但共振試驗可以接受。
大陸航空提供測試認證服務，共振測試應該符合大陸公司規定方法?，F(xiàn)在大陸航空也允許一些客戶擁有自己的共振設備，建議客戶自己進行這種共振測試。
因?yàn)檫@樣可以節省很多時間和金錢。但應滿足一些要求，并將共振試驗結果送回大陸公司進行分析。整個測試過程涉及法律和法規，包括:
■ 大陸共振測試方法和判斷原理
■ GB/T 37474-2019汽車安全氣囊系統性能試驗方法和要求
■ GB/T 19949.1-2005混合動力電動汽車動力性能試驗方法
Dewesoft 測量解決方案
測量設置
共振測試在上汽的車間定期進行，不需要在試驗場路試。測試對象是上汽榮威 RX5 SUV 原型車。

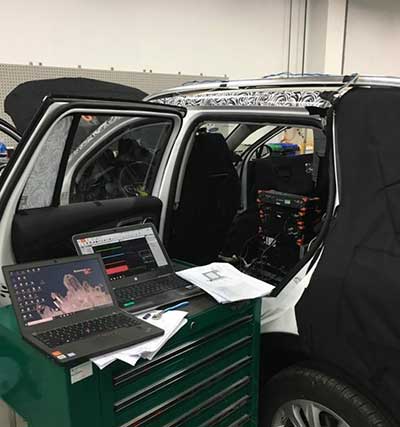

圖2. 測試中的原型車
該測量系統包括脈沖錘、加速度傳感器、數據采集單元和電源。所有參考傳感器應符合以下規格:
■ 在被測頻段(0-5000Hz)無傳感器諧振
■ 傳感器質量小于10克
■ 傳感器尺寸小于1cm × 1cm
■ 傳感器在測試前已經校準
DAQ 的硬件要求如下:
■ Dewesoft 數據采集系統SIRIUSi-8xACC
■ Dytran 5800B5
DytranpulseTM 脈沖錘是一種通用的 IEPE 脈沖錘，用于激勵具有一定沖擊力的結構或機械。脈沖用于識別共振，共振是研究的一個重要測量參數。
■ Dytran 3333A3加速度計傳感器
微型 IEPE 三軸加速度傳感器，優良的低頻響應和相位響應
所需的數據采集軟件:
■ Dewesoft x DAQ 軟件
圖3。共振測試的基本設置圖
慣性測量
最終用戶 SAIC 稍微改進了大陸公司的設置，安裝了一個三軸加速度計，而不是3個單一的傳感器來測試在 SDM (補充約束系統診斷模塊)的位置和車輛的 b 柱底部的 x，y，z 方向加速度信號。

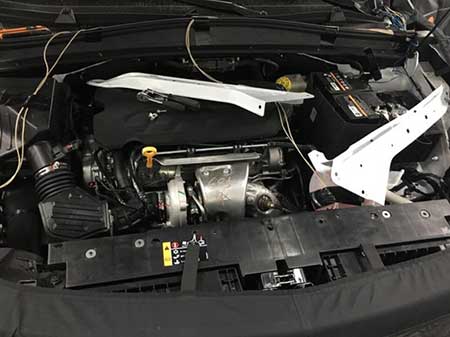

圖4. 要測試的 SDM 固定點。
傳感器可以直接粘在螺絲頭或附近的平板上。使用一個特別設計的平衡表，以保證傳感器的安裝角度。在測試開始之前，先把儀表移走。

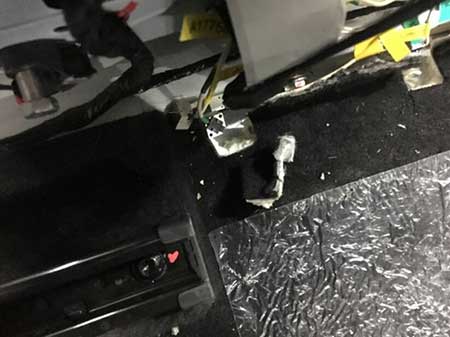

圖5. 車輛 b 柱底部。
工作流程
典型的采樣率為20kHz，抗混疊濾波器為4kHz。
對于每個位置，至少需要3次錘擊大約50N 到100N。確保命中持續時間盡可能短，不要雙擊。
完整的傳感器數據記錄，至少包括10毫秒的預觸發。建議以20kHz 的采樣速率記錄500毫秒的信號。
慣性測量對電噪聲非常敏感，例如電源產生的50Hz 的電噪聲。建議在測試前后各記錄250毫秒數據，以確認是否有電子噪音。錘擊(大約20N)可以用作觸發條件。
數據記錄和格式要求
在每次測試之后，需要記錄測試位置、測試方向、測試設置以及所有相關信息，以分析或重復工作流程。在每次測試之后，強烈建議記錄測試描述、測試編號、日期、車輛(VIN 編號)和測試地點。
所有的測試數據應該在測試后直接檢查。測量數據應該是設定范圍的60-95% 。對于所有的傳感器，在錘擊力之前應該沒有明顯的噪聲信號。
根據最新的規范，它也允許50% 的預觸發，記錄80毫秒數據。這可很容易通過 Dewesoft x 數據采集軟件來設置。測試過程中我們可以將閾值設置為50N 的上升邊緣，然后以25.6 kHz 的采樣速率開始采集，在觸發器上快速存儲。

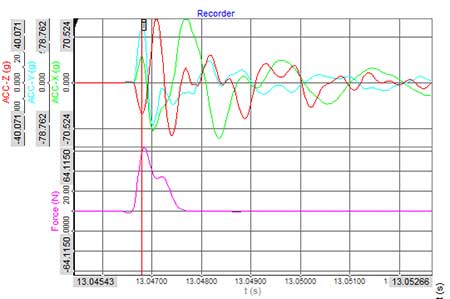

圖6. 觸發器捕捉到的原始力和加速度數據
在線計算可讓SAIC 工程師在第一次現場了解結果。頻域參考曲線就是高效的顯示分析工具。用戶繪制了作為預定義邊界的參考曲線。

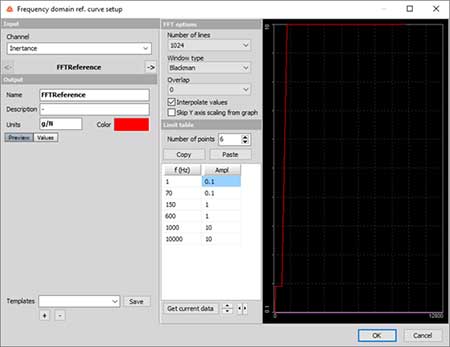

圖7. 界限定義來源于大陸公司的判斷規則
大陸的算法是將三個方向的加速度和力的所有譜分別求出圖8-11，然后直接計算頻域內的慣性。為了保持一致性，用戶只需復制 Dewesoft x 數據采集軟件中的數學庫算法。

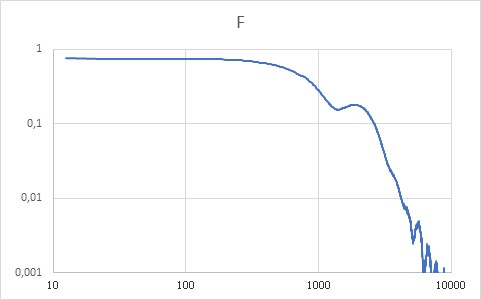

圖8. 力量頻譜檢查

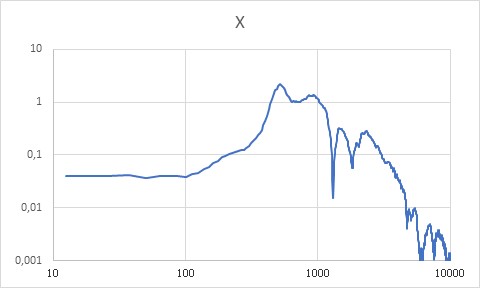

圖9. x 方向加速度譜
圖10. y 向加速度譜

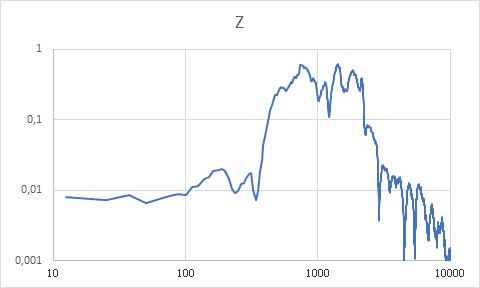

圖11. z 方向加速度譜
頻譜由 FFT Math 計算，頻率分辨率為12.5赫茲。Dewesoft x 數學公式功能，可根據用戶定義來編輯公式。

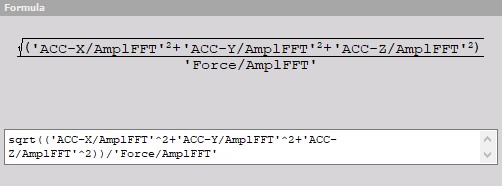

圖12. Dewesoft Math 編輯的公式。
測試結果
在 Dewesoft x 可視化控制器上繪制慣性譜圖，可以直觀地進行測量分析。為了獲得清晰的對比，還在圖上描出一個預定義的公差帶(參考曲線) ，并顯示結果。

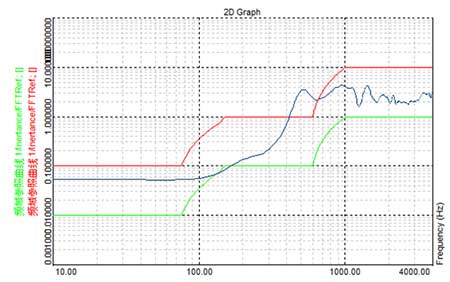

圖13參考曲線形成的公差帶
為了進行比較和驗證，用戶所做的每一個測試——原始數據(加速度、力)——也發送到 Continental 公司進行分析。管理局的評估結果與我們的一致(見圖14)。在這種情況下，測試點(b 柱)顯示良好，將被視為大陸公司認可的合格產品。

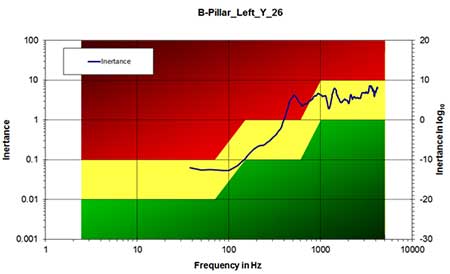

圖14。測量的慣性 b 柱由大陸檢查
一般來說，ECU 安裝支架和底部的 b 柱是兩個強制測試點，每一點至少3次激勵平均。工程師還建議，根據多次測試經驗，施加20N 到60N 的錘力就足夠了。
總結
大陸集團要求的測試基本已經完成，上汽客戶使用的設備也已經獲得批準。因此，Dewesoft軟件被列為標準的測試系統，而以后大陸的工程師將不再需要到上汽現場進行現場測試指導。
替代方案是，原始數據和分析需要提交給歐洲大陸權威機構進行驗證。
這種解決方案可以被汽車制造商廣泛推廣，因?yàn)樗麄冎械脑S多人有這樣的要求。對于共振測試，SIRIUSm-4 × ACC 無疑是一個基本的解決方案，在客戶的預算有限的情況下更經濟。

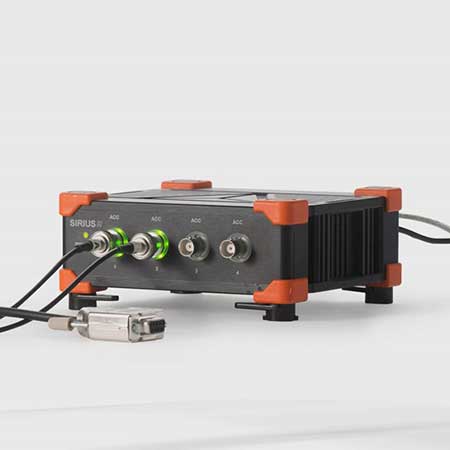

SIRIUS 小型四通道 IEPE 振動儀及數據采集系統
上汽集團非常高興地接受了Dewesoft的方案，因?yàn)樗麄兛梢允∠卵?qǐng)大陸工程師到現場指導測試需要花費大量的花費。顯然，這每年都會為安全工程與虛擬技術部騰出一大筆預算。
此外，作為一種多功能的數據采集系統，Dewesoft 將被應用于上汽公司的噪聲測量以及節省額外的投資。Dewesoft 是一個專業的 FFT 頻譜分析儀，包括頂級性能，先進光標功能，高自由選擇的行分辨率，靈活的平均值，高級功能的深入頻率分析等。
Dewesoft 是公認的性?xún)r(jià)比超高的汽車NVH測試解決方案。它高效精準，被許多汽車工程師廣泛接受。
文件和外部資源
■ Dewesoft SIRIUS? 技術參考手冊
■ Continental AG 大陸共振測試方法和判斷原理
■ GB/T 37474-2019: 汽車安全氣囊系統性能試驗方法及要求
■ 張立，李，雷英峰: 安全氣囊沖擊傳感器固定點頻率響應分析與優化
■ 邊新濤: 汽車安全氣囊 ECU 共振分析
