產品介紹
Dytran 2006V系列，ATEX認證的IEPE壓力傳感器，其靈敏度為10 mV/psi，設計用于測量50–500 psi范圍內的動態壓力，頻率高達50 kHz。2006V系列采用不銹鋼外殼，2針MIL–C–5015軸向連接，1/4–18 NPT管螺紋安裝。 傳感器經過加速度補償，以將振動對輸出信號的影響降至最低，氣密封裝，可在高濕度和骯臟環境中可靠運行，外殼隔離，以避免EMI/接地回路干擾。
產品特性
不銹鋼
電氣隔離
加速度補償
快速上升時間
ATEX認證
IEPE
規格參數
量程 | 50,100,500 psi |
靈敏度 | 10,50,100 mV/psi |
最大壓力值 | 8000 psi |
線性 | ±1 % F.S. |
固有頻率 | ?50000 Hz |
工作溫度 | -40 to 121 °C |
連接 | 2針 MIL-C-5015 軸向連接 |
重量 | 65 g |
安裝 | 1/4–18螺紋 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

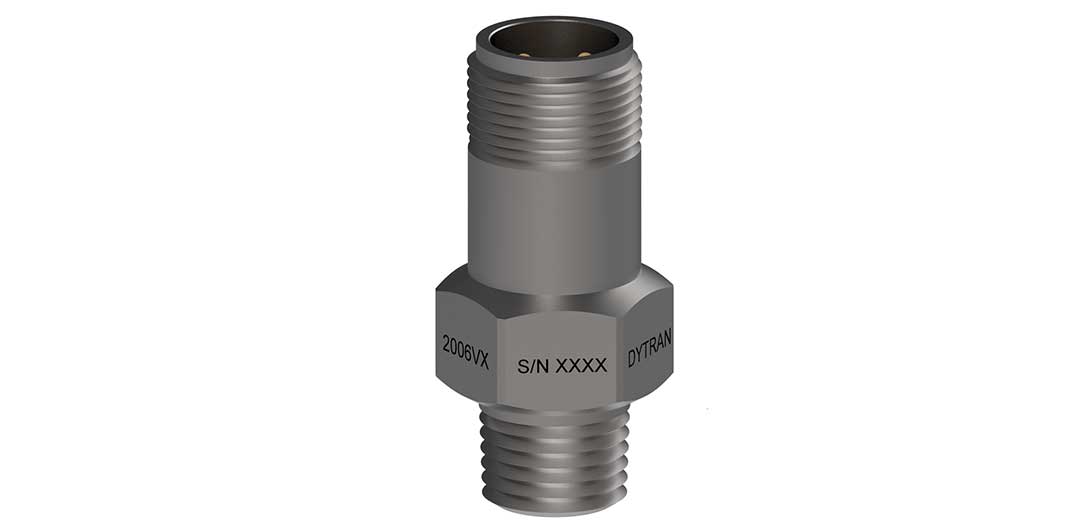

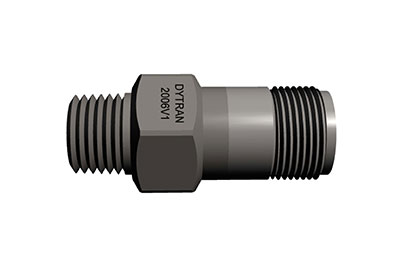

產品細節圖
產品應用圖
