產品介紹

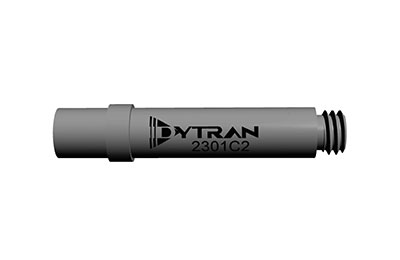

Dytran 2301C系列，高溫壓電電荷型壓力傳感器，靈敏度為0.35 pC/psi。2301C系列具有100至15000 psi的測量范圍，可在+500°F（+260°C）的溫度下可靠工作。傳感器經過加速度補償，以降低增加信號輸出的雜散環境振動信號的風險，從而提高傳感器的固有頻率，并使其上升時間小于1.0μs。 Dytran 2301C系列采用探頭式設計，鈦合金外殼，10–32軸向連接，浮動夾緊螺母，總重量僅為6.5克。氣密封裝，可在惡劣或骯臟的環境中可靠運行。
產品特性
鈦合金
電氣隔離
浮動夾緊螺母
超快上升時間
加速度補償
加速度補償+500 °F（+260 °C）
電荷型
規格參數
量程 | 500,3000,5000,10000 psi |
靈敏度 | 0.35 pC/psi |
最大壓力值 | 15000 psi |
非線性 | ±1 % F.S. |
固有頻率 | 500 kHz |
工作溫度 | -73 to 260 °C |
連接 | 10-32 軸向連接 |
重量 | 6.5 g |
安裝 | 5/16–24螺紋 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

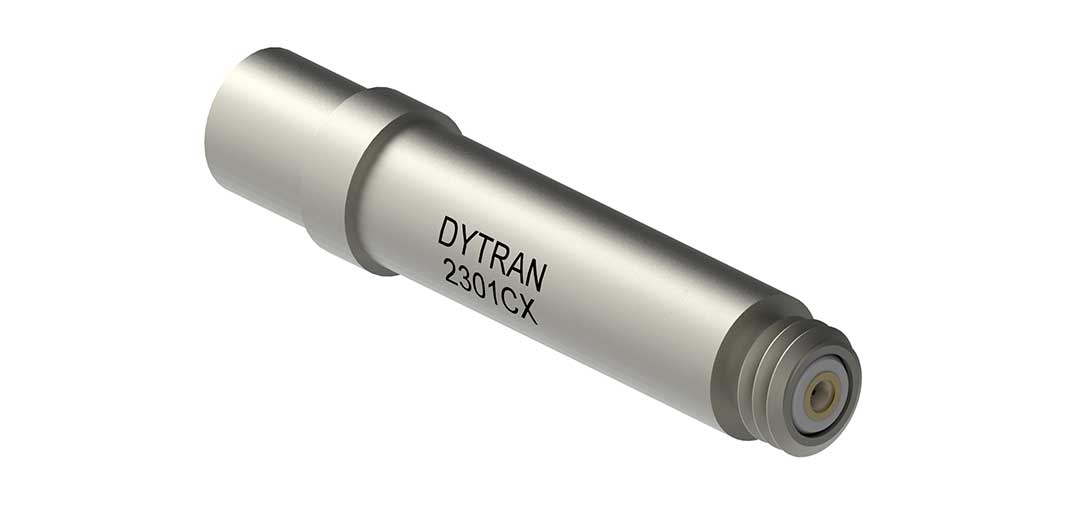

產品細節圖
產品應用圖
