產品介紹
Dytran 1212V系列，低剖面環形IEPE力傳感器，其靈敏度范圍為1.0–10 mV/lbf，BNC接頭的10英尺集成電纜。用于測量機械和其他應用中快速或緩慢變化的動態力。1212V系列可測量寬頻率范圍內的振動壓縮力、沖床和成型機的單向脈沖力、其他重復力應用以及沖擊力。1212V系列具有內置電子元件，無需外部電荷放大器和轉換器。 1212V系列的滿量程范圍為500–5000磅。1212V系列采用不銹鋼外殼，重量為8克。
產品特性
不銹鋼
底座隔離
環形結構
優秀的線性度
IEPE
規格參數
|
量程 |
2.22,8.9,22.24 kN |
|
靈敏度 |
0.25,0.62,2.47 mV/N |
|
最大力值 |
13.34,26.69 kN |
|
線性 |
±1 % F.S. |
|
固有頻率 |
75 kHz |
|
工作溫度 |
-51 to 121 °C |
|
連接 |
BNC 接頭 |
|
重量 |
8 g |
|
安裝 |
通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

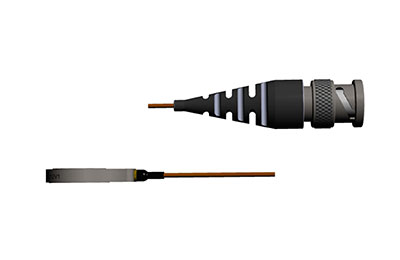

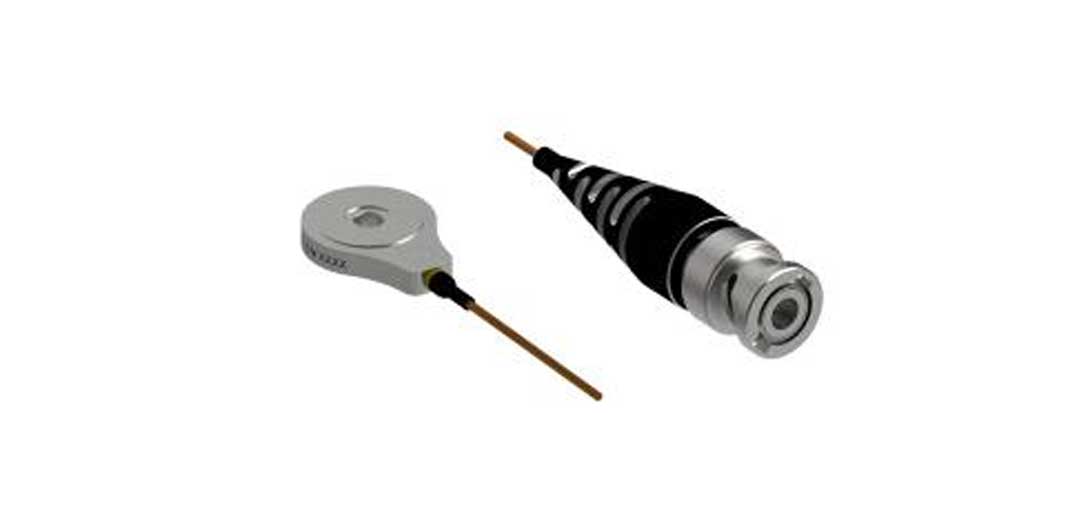

產品細節圖
產品應用圖
