產品介紹

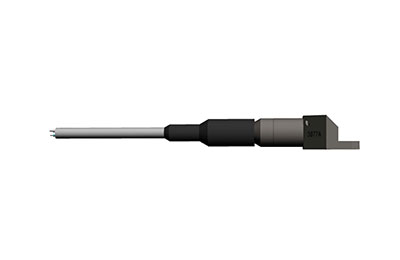

Dytran 3077A，IEPE壓電加速度計傳感器，專為轉子、軌道和平衡（RTB）和其他高頻飛機振動監測應用而設計。 3077A傳感器具有10 mV/g的靈敏度，1.1至5000 Hz的頻率響應和3英尺的集成電纜，其顯著特點是Dytran開發的集成安裝支架設計，有助于提高傳感器性能，同時消除與單獨安裝支架相關的成本。微型加速計安裝在電纜和支架連接處的支架內，這種獨特的設計可以減輕整體重量。Dytran的3077A是密封的，可在高濕度和骯臟的環境中可靠運行，并且外殼隔離，以避免EMI/接地回路干擾。
產品特性
不銹鋼
電氣隔離
密封
無需單獨安裝支架
IEPE
規格參數
|
量程 |
500 g |
|
靈敏度 |
10 mV/g |
|
頻率響應 |
1.1 to 5000 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-51 to 121 ℃ |
|
固有頻率 |
＞26 kHz |
|
連接 |
內置0.9米長電纜 |
|
重量 |
11 g |
|
安裝方式 |
通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

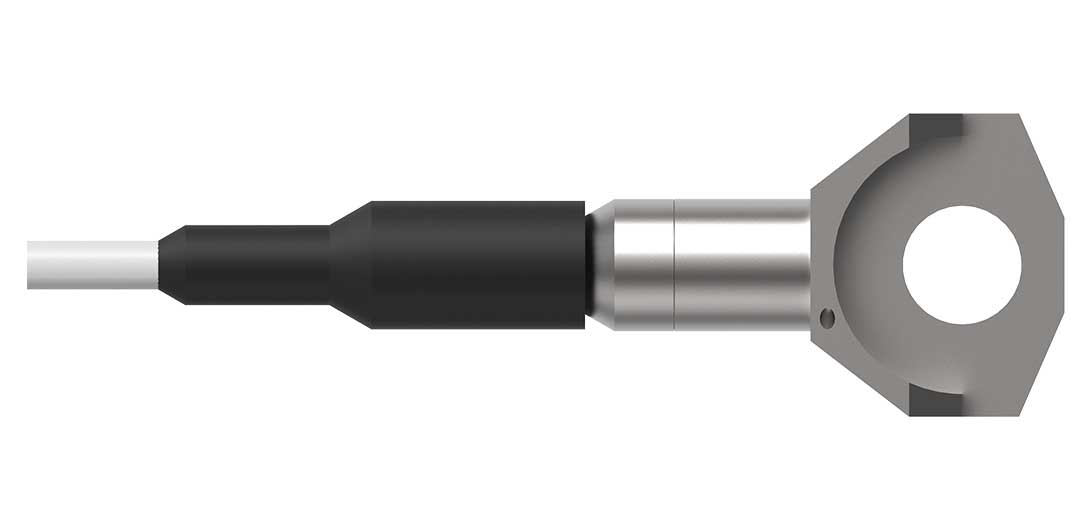

產品細節圖
產品應用圖
