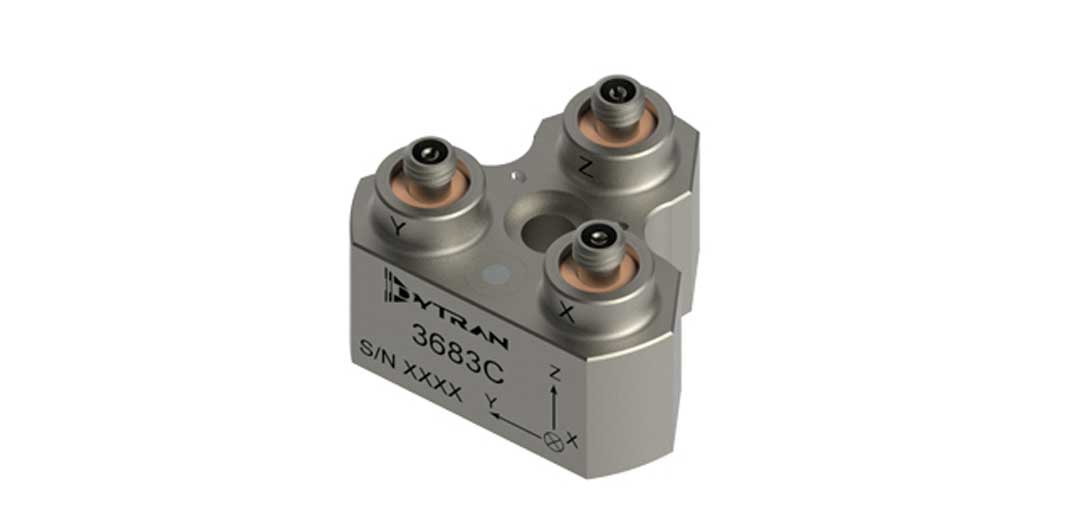

美國進口Dytran 3683C 高溫加速度計傳感器
種類：加速度計傳感器
類型：高溫型
規格：30.5 x 34.6 x 23.4 mm
型號：3683C
應用范圍：渦輪發動機、排氣歧管測試、高超音速應用、渦輪試驗、剎車盤、HALT/HASS、高溫振動試驗
產品介紹
Dytran 3683C，三軸電荷型加速計傳感器的工作溫度高達+1000°F（+538°C）。該型號的靈敏度為1–2 pC/g，高頻范圍為3000 Hz（±3dB）。3683C是外殼隔離和密封的。通孔安裝。 3683C的主要用途是：測試用于飛機發電的燃?xì)廨啓C(jī)和蒸汽輪機，核電站試驗，排氣和催化轉化器研究，火箭發動機試驗，汽車發動機試驗以及高溫環境下的任何其他振動測量測試。
產品特性
鋁合金
電氣隔離
重量65 g
+1000 °F(+538 °C)工作溫度
中心通孔安裝，三個10–32軸向連接頭
電荷型
規格參數
|
最大橫向靈敏度 |
6 % |
|
靈敏度 |
1 to 2 pC/g |
|
頻率響應 |
2 to 1000 Hz |
|
線性 |
±1 % F.S. |
|
工作溫度 |
-55 to 538 ℃ |
|
固有頻率 |
?9 kHz |
|
連接 |
3個 10-32 軸向連接 |
|
重量 |
65 g |
|
安裝 |
中心通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。
產品細節圖
產品應用圖
