產品介紹
Dytran 3220C系列，低剖面壓電電荷型加速度計傳感器，采用堅固的鈦結構。3220C系列的顯著特點是其獨特的微型通孔安裝，傳感器在固定前旋轉360°。 3220C系列多靈敏度可選。傳感器重量很輕，僅為4克，適合于需要考慮質量負載的應用。氣密封裝，以避免在高濕度和骯臟環境中受到污染，底座隔離，以避免EMI/接地回路干擾。
產品特性
電氣隔離
+500 °F(+260 °C)工作溫度
360°出線可選
微型
電荷型
規格參數
|
量程 |
取決于所用電荷放大器的增益設置 |
|
靈敏度 |
1.5,10 pC/g |
|
頻率響應 |
to 10000 Hz |
|
線性 |
±2 % F.S. |
|
工作溫度 |
-51 to 260 ℃ |
|
固有頻率 |
5 kHz |
|
連接 |
5-44 徑向連接 |
|
重量 |
4 g |
|
安裝 |
2-56 螺釘 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

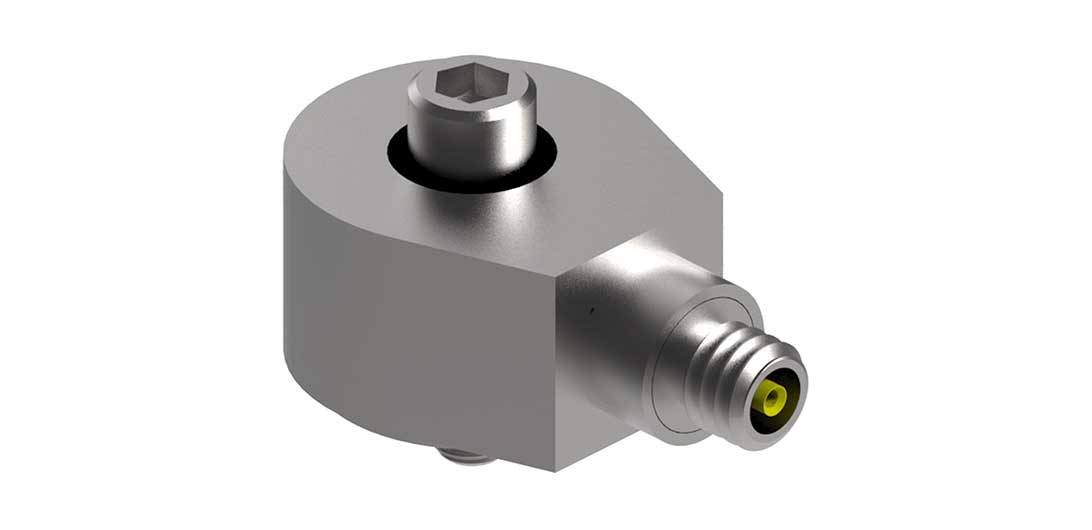

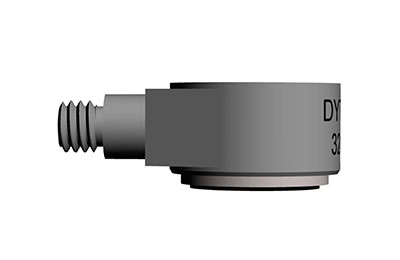

產品細節圖
產品應用圖
